Vuokaaviot perus

Tehtävä 1. Tee vuokaavio kouluun heräämisestä. Jos ei ole pakko nousta, jatka makoilua. Muuten nouse ylös.

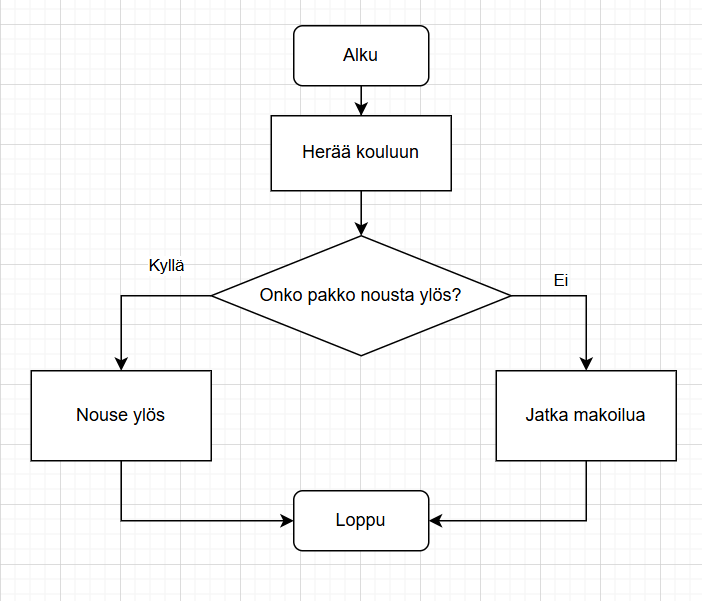

Aloitus(Alku) → Prosessi (Herää kouluun) → Valinta (Onko pakko nousta ylös?) • Kyllä → Prosessi (Nouse ylös) • Ei → Prosessi (Jatka makoilua) → Loppu (Loppu)

Tehtävä 2. Tee vuokaavio kerman vispaamisesta. Jos kerma ei ole kuohkea, jatka vispaamista.

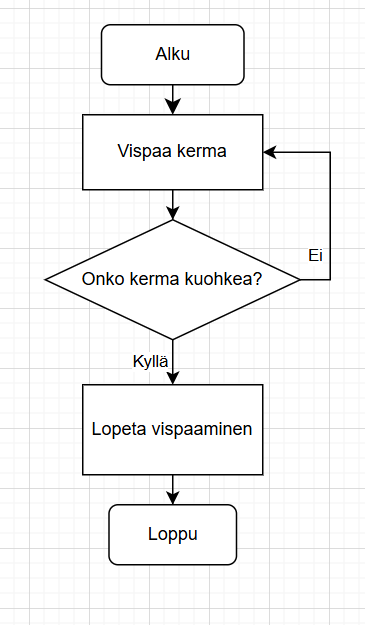

Alku (Alku) → Prosessi (Vispaa kerma) → Valinta (Onko kerma kuohkea?) • Ei → Paluu prosessiin (Vispaa kerma) • Kyllä → Prosessi (Lopeta vispaaminen) → Loppu (Loppu)

Tehtävä 3. Tee vuokaavio, missä kysytään käyttäjältä lempieläintä ja tulostetaan se. Vuokaavio siis mallintaa ohjelmaa, missä kysytään lempieläintä. Tämän jälkeen tulostetaan syötetty eläin.

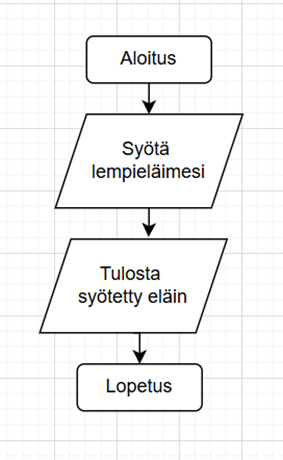

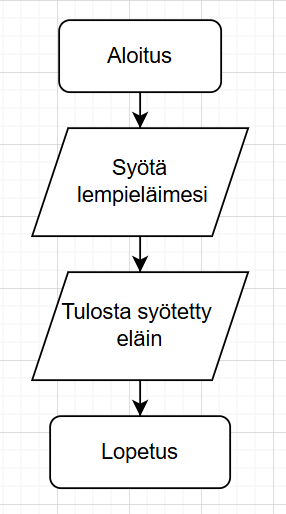

Aloitus (Aloitus) → Syöte (Syötä lempieläimesi) → Tuloste (Tulosta syötetty eläin) → Lopetus (Lopetus)

Käytäthän syöte‑/tulostesymbolia, etkä tavallista prosessisymbolia.
Jos kirjasarjassasi syöte‑/tulostesymbolia ei ole esitelty, voit käyttää prosessisymbolia.

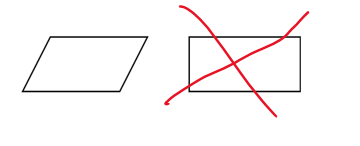

Kuva, jossa visuaalisoidaan, että käytä syöte/tuloste-symbolia, ei prosessisymbolia

Ohjelma koodina: Voit testata Abicodessa kopioimalla alla olevan koodin:

lemppari=input(”Mikä on lempieläimesi”)

print(lemppari)
