Vuokaaviot helpot

Tehtävä 1A. Tee vuokaavio triathlonista. Kuvaa prosessia järjestyksessä: ui, pyöräile ja juokse.

Aloitus (Aloitus) → Prosessi (Ui) → Prosessi (Pyöräile) → Prosessi (Juokse) → Lopetus (Lopetus)

Tehtävä1B. Uinnin jälkeen kilpailijaa pyörryttää ja haluaa lopettaa. Lisää tämä mahdollisuus vuokaavioon.

Aloitus (Aloitus) → Prosessi (Ui) → Valinta (Pyörryttääkö?) • Kyllä → Palaa prosessiin (Ui) • Ei → Prosessi (Pyöräile) → Prosessi (Juokse) → Lopetus (Lopetus)

Tehtävä1C. Vaihdetaan vuokaavion kuvastamaan ohjelmaa, joka kuvastaa kilpailijan suoritusta. Ennen kilpailua syötetään kilpailijan nimi. Kun kilpailija on saapunut maaliin, tulostetaan kilpailijan nimi.

Voit käyttää pohjana tehtäväsarjan ensimmäistä tehtävää. Hyödynnä Drawiossa kumoa‑toimintoa (Ctrl+Z), jos olet rakentanut edellisen tehtävän päälle

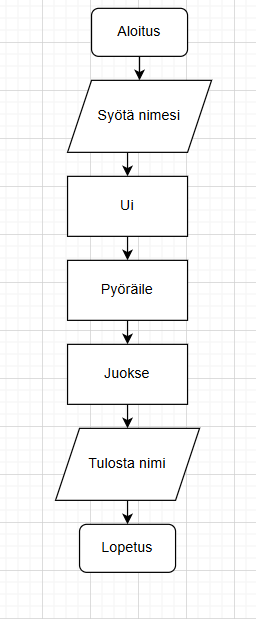

Aloitus (Aloitus) → Syöte (Syötä nimesi) → Prosessi (Ui) → Prosessi (Pyöräile) → Prosessi (Juokse) → Tuloste (Tulosta nimi) → Lopetus (Lopetus)

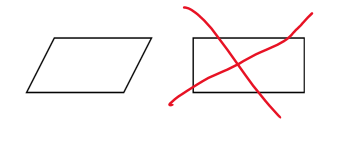

Käytäthän syöte‑/tulostesymbolia, etkä tavallista prosessisymbolia. Jos kirjasarjassasi syöte‑/tulostesymbolia ei ole esitelty, voit käyttää prosessisymbolia.
